Installation und Wartung von Sprinklersystemen

So installierst und wartest Du Dein GARDENA Sprinklersystem

Das Sprinklersystem von GARDENA ist die intelligente Lösung zur automatischen Bewässerung Deines Rasens. Das unterirdische System ist zuverlässig und eignet sich perfekt für jeden Garten. Auf dieser Seite zeigen wir dir mit unseren Installationsvideos wie du Schritt für Schritt das GARDENA Sprinklersystem planst und installierst.

Das GARDENA Sprinklersystem sorgt für eine effiziente Rasenbewässerung und hält Rasen jeder Größe üppig und grün. In unserer ersten Episode erhältst Du einen Überblick über die wichtigsten Bestandteile des Sprinklersystems. Dazu gehören Versenkregner, Rohre, Verbinder und die Bewässerungssteuerung samt Ventil.

Im zweiten Teil zeigen wir Dir, wie Du Dein GARDENA Sprinklersystem richtig planst. Das Sprinklersystem kannst Du vielseitig mit Wasser versorgen. Über Deinen Hauswasseranschluss oder auch alternative Wasserquellen mittels einer Bewässerungspumpe.

In dieser Episode stellen wir Dir die unterschiedlichen GARDENA Versenkregner vor. Du lernst, wie Du diese richtig planst und platzierst. Das Ziel bei der Positionierung der Sprinkler ist eine möglichst gleichmäßige Wasserverteilung. Um das zu erreichen, sollten sich die Sprühbereiche von zwei Regnern immer zu 100 % überlappen.

Im vierten Teil unserer Videoreihe, zeigen wir Dir, wie Du die unterirdischen Sprinklerleitungen planst. Damit die Versenkregner richtig funktionieren, benötigen diese eine bestimmte Wasserdurchflussmenge. Sollte der Wasserbedarf für die Sprinkler höher sein als die Durchflussmenge, die Dein Wasseranschluss liefert, teilst Du Dein System einfach in mehrere Leitungen ein. Die einzelnen Bereiche werden dann nacheinander bewässert.

In dieser Episode dreht sich alles um die unterirdischen Leitungen. Dazu gehören auch Rohrverbinder, Regneranschlüsse und Entwässerungsventile. Die Verlegerohre sind flexibel, biegsam und lassen sich mit dem GARDENA Schneidwerkzeug passgenau zuschneiden. Unsaubere Schnittkanten können damit auch gleich entgratet werden. Eine große Auswahl an verschiedenen Verbindungen macht die Planung super einfach. Die patentierte Anschlusstechnik Quick and Easy ermöglicht Dir eine Installation ganz ohne Werkzeug.

In der sechsten Episode geht es an die Auswahl der richtigen Steuerung und der passenden Bewässerungsventile. Die Smart Irrigation Control ist das Herzstück Deines neuen intelligenten Bewässerungssystems. Mit der Bewässerungssteuerung bestimmst Du Zeitpunkt und Dauer der Beregnung Deines Rasens. GARDENA Sprinklersysteme können mit Ein- oder Mehrkanalsteuerungen ausgestattet werden. Mehrkanalsteuerungen sind notwendig, wenn Du zwei oder mehr Leitungen zur Wasserversorgung benötigst.

In dieser Episode geht´s um die korrekte Installation Deines GARDENA Sprinklersystems. Um eine korrekte Installation gewährleiten zu können, ist es unbedingt notwendig alle vorherigen Teile gesehen zu haben.

Damit du lange Freude an Deinem Sprinklersystem hast. Ist eine korrekte Wartung sehr wichtig. Daher zeigen wir Dir in unserem letzten Video, wie Du das System winterfest machst und reinigst.

Installation des Systems

Es gibt nur noch ein paar Dinge, die Du tun musst, bevor Du Dich zurücklehnen und während der Bewässerung entspannen kannst. Hier sind ein paar einfache Schritte, mit denen sich Dein Sprinklersystem professionell installieren lässt.*

Skizze herumliegende Teile des GARDENA Sprinklersystems

Schritt 1

Lege alle Teile nach Plan in Deinem Garten aus. Beginne dazu am Anfang Deiner Bewässerungsanlage.

Tipp: Wenn Du die Rohrleitungen 1 bis 2 Stunden vorher ausrollst und in die Sonne legst, lassen sie sich leicht gerade biegen.

Abbildung Rohr GARDENA Sprinklersystem mit begradigter Schnittkante

Schritt 2

Schneide die Rohre gemäß Plan auf die richtige Länge zu. Achte darauf, dass keine Erde in die Rohrleitung gerät. Falls erforderlich, fase das Rohr an, d.h. entferne unsaubere Schnittkanten. Für gerade Rohr-Schnitte in nur einer Umdrehung, verwende das GARDENA Schneidwerkzeug für Verlegerohr (Art.-Nr. 2727).

Skizze Erklärung zur korrekten Verbindung von Rohre und Anschlussstücke des GARDENA Sprinklersystems

Schritt 3

Verbinde jetzt die Elemente. Schiebe die Rohre ca. 6 cm in das Verbindungsteil über den O-Ring. So entsteht eine wasserdichte Verbindung.

Vorsicht: Nach ca. 4 cm kommt ein Dichtungsring. Bitte das Rohr an dieser Stelle noch weiter in die Öffnung einführen.

Skizze zur Einstellung der Sprührichtung, Bereich, Düse und Sprühreichweite des GARDENA Regners

Schritt 4

Stelle jetzt die Sprührichtung, den Sprühbereich und die Sprühweite am Regner ein. Je nach Modell werden die Einstellungen unterschiedlich vorgenommen. Weitere Informationen findest Du auf den Etiketten an den Sprinklern selber.

Skizze oberirdisch verlegtes GARDENA Sprinklersystem zur Prüfung der Dichte

Schritt 5

Wichtig! Überprüfe, die Dichtigkeit Deines Systems. Führe dazu einen Testlauf durch, bevor Du die Anlage unterirdisch verlegst. Wenn das Sprinklersystem wasserdicht ist, fahre mit Schritt 6 fort. Wenn es nicht wasserdicht ist, prüfe, ob die Rohre tatsächlich so weit wie möglich in die Verbindung eingeführt sind.

Skizze Schaufel hebt schmalen Graben im Garten aus

Schritt 6

Steche mit einem Spaten ca. 20–25 cm tiefe v-förmige Leitungsgräben aus. Nehme dazu vorsichtig die ausgestochene Grasnarbe ab und hebe den Graben aus. Entferne die Steine aus dem Graben.

Tipp: Mähe vorher den Rasen und bewässere ihn. Dann geht’s leichter.

Skizze GARDENA Sprinklersystem wird in Graben unterirdisch verlegt

Schritt 7

Jetzt platzierst Du die Leitungen mit Anschlussteilen und Regnern im Graben. Alle Regner und Düsen müssen bündig zur Erdoberfläche installiert werden. Der Düsenkopf inklusive Griffmulden sollte sich zur regelmäßigen Reinigung oberhalb der Erdoberfläche befinden.

Skizze GARDENA Entwässerungsventil im Graben

Schritt 8

Die Entwässerungsventile installierst Du an den tiefsten Stellen der Anlage. Der Höhenunterschied zwischen den Entwässerungsventilen darf an Hanglagen 2 m nicht überschreiten. Bei Bedarf baust Du mehrere Entwässerungsventile am Hang ein. Um die Drainage zu verbessern und das Entwässerungsventil zu schützen, baust Du es in eine Sickerpackung aus gewaschenem Grobkies (ca. 20 x 20 x 20 cm) ein.

Vor dem Einbau der Entwässerungsventile spülst Du die Anlage durch, um Verschmutzungen, die evtl. beim Einbau in die Anlage geraten sind, zu entfernen.

Die Entwässerungsventile öffnen sich nach dem Gießen automatisch, sobald der Wasserdruck weniger als 0,2 bar beträgt und entleeren die Leitung.

Skizze Bewässerung des Rasens mit Schlauch

Schritt 9

Platziere das Erdreich wieder, lege dann den Rasen auf dem Boden aus und trete ihn fest. Alles wächst schneller nach, wenn man den Boden und den Rasen vorher bewässert. Nach zwei bis drei Wochen ist keine Spur mehr von den Gräben sichtbar.

Tipps & Tricks zur Wartung

Hier sind einige Tipps, die Dir helfen werden, die Lebensdauer Deines Springlersystems zu verlängern.

max. 6 bar

Hoher Wasserdruck

Die Sprinkler und Rohre sind für einen Betriebsdruck von bis zu 6 bar zugelassen. Wenn der Wasserdruck höher ist, muss ein Druckminderer eingebaut werden. Bei Fragen zum korrekten Anschluss an das häusliche Wasserversorgungsnetz, wende Dich bitte an Deinen örtlichen Sanitärspezialisten.

GARDENA Sprinklersystem central filter

Zentralfilter

Wenn dem Bewässerungssystem über eine Pumpe Wasser zugeführt wird, kann Sand in die Pipeline gelangen und eine Fehlfunktion Deines Sprinklers verursachen. Verwende daher immer einen Zentralfilter, wenn das Wasser über eine Pumpe zugeführt wird.

GARDENA sprinklersystem pipes and adapter pieces

Wechseln von 19 mm oder 32 mm auf 25 mm Rohrverbindungen

Hast Du Dein GARDENA Sprinklersystem vor 2005 installiert und möchtest es nun erweitern oder aktualisieren? Für den Wechsel vom 19-mm-Anschlussrohr auf das 25-mm-Rohr verwende das Adapterstück Art.-Nr. 1513 in Kombination mit dem Anschlussstück 25 mm × 1" Außengewinde Art.-Nr. 2763. Für den Wechsel vom 32-mm-Anschlussrohr auf das 25-mm-Rohr verwende den Reduktionsverbinder Art.-Nr. 2777.

Frost proof seal

Frostschutz

Trenne Dein Bewässerungssystem von der Versorgungsleitung, bevor der erste Frost einsetzt. Bitte beachten die Hinweise zum Frostschutz für die einzelnen Produkte.

GARDENA sprinklersystem tap, connecting point and adapter piece

Kontinuierliche druckfeste Verbindung

Um eine durchgehende druckfeste Verbindung zu gewährleisten, sollten Hahn und Anschlussstelle (2722) mit einem ¾" Schlauch und zwei Adapterstücken (Art.-Nr. 1513) verbunden werden.

Gartenschere Schaufel Schneidwerkzeug

Häufig verwendete Werkzeuge

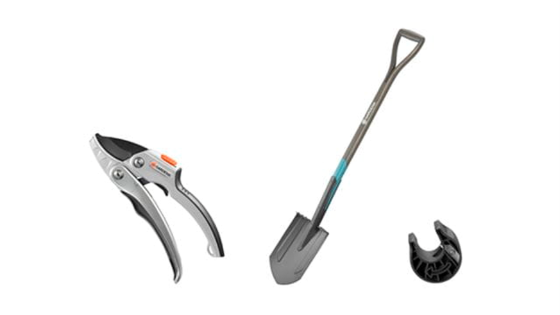

Gartenschere zum Schneiden von Rohren, Schraubendreher (mit flacher Spitze oder Kreuzschlitz) zum Einstellen des Sprinklers, Spaten zum Vergraben von Rohren.

Abbildung Hauptwasseranschluss mit Ventilbox V1 und V3

Kombination von V3-Ventilbox mit V1-Ventilbox

Die V3-Ventilbox wird an die Wasserversorgung angeschlossen. Du kannst sie auch mit einer V1-Ventilbox kombinieren. Dazu wird eine Verbindungsleitung abgezweigt und an die Ventilbox V1 angeschlossen.

Tipp: Wenn Du mehrere Ventilboxen nebeneinander installieren möchtest, empfehlen wir, die Ventilboxen auf ein Holzbrett zu schrauben und so zu fixieren.

Technical illustration of combining V3 and V3 valve box

Kombination von V3 und V3-Ventilboxen

V3-Ventilboxen lassen sich sehr einfach miteinander kombinieren, montieren und demontieren. Die teleskopische Verschraubung sorgt dafür, dass dies möglich ist.

Sieh Dir die Videos Installation der Ventilbox und Einbau der Bewässerungsventile an.

* Wenn Du das System selbst installierst, beachte bitte, dass wir keine Haftung für Kosten und Schäden, die sich daraus ergeben, übernehmen können.
